Руководство пользователя

Подключение по протоколу WireGuard VPN из Windows 10

Чтобы удаленно подключиться к локальной сети интернет-центра Keenetic, начиная с версии KeeneticOS 3.3 стало возможно использовать туннель WireGuard VPN.

Сначала необходимо выполнить настройку сервера WireGuard в Keenetic, которая показана в инструкции "Настройка WireGuard VPN между двумя роутерами Keenetic", после переходите к настройке VPN-клиента.

Важно

Если вы планируете настроить Keenetic в качестве VPN-сервера, начать необходимо с проверки того, что он имеет публичный "белый" IP-адрес, а при использовании сервиса KeenDNS, что он работает в режиме Прямой доступ, для которого также требуется публичный IP-адрес. При несоблюдении любого из этих условий подключение к такому серверу из Интернета будет невозможно.

Ниже приведем пример действий для подключения к серверу из операционной системы под управлением ОС Windows, на примере версии Windows 10 1909 (19H2).

Чтобы установить соединение к WireGuard-серверу Keenetic, в компьютере на базе ОС Windows, потребуется скачать и установить программу WireGuard с официального сайта.

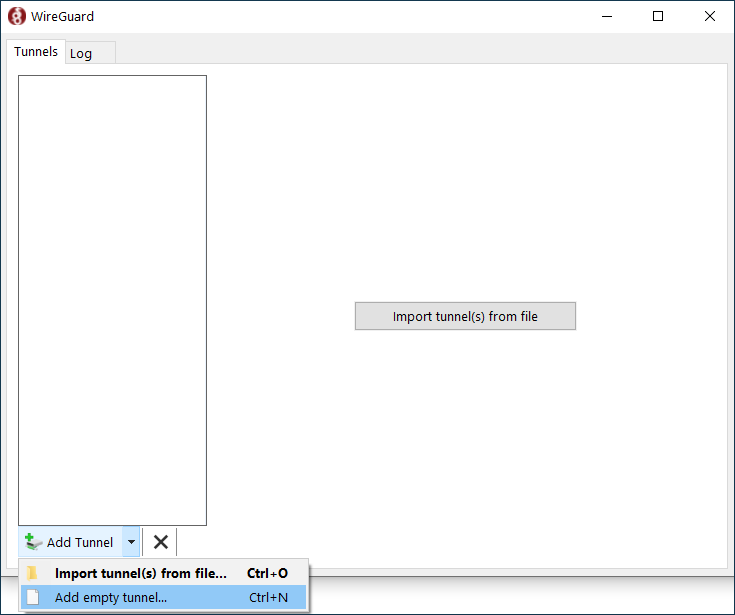

  1. После установки программы и запуска, нажимаем в нижнем левом углу на стрелку вниз напротив Add TunnelAdd empty tunnel... [Ctrl+N].

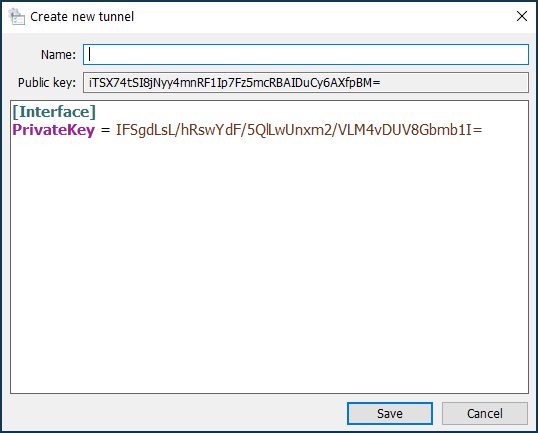

    Откроется окно настройки конфигурации подключения к удаленному WireGuard-серверу Keenetic — Create new tunnel.


    Важно

    Оставляем данное окно открытым, не закрываем его.

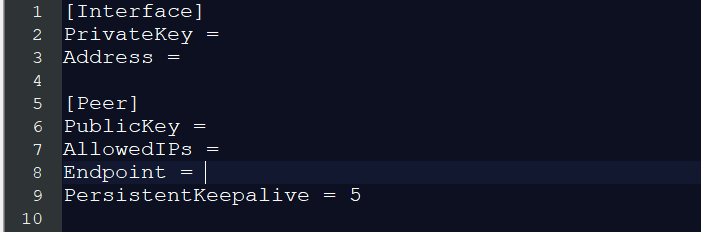

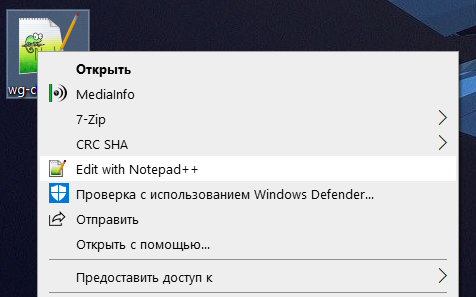

  2. Скачиваем файл wg-client.conf к себе на компьютер, можно на Рабочий стол. Открываем в текстовом редакторе, например в Notepad++


    Откроется готовая конфигурация, в которую необходимо будет ввести настройки подключаемого WireGuard-клиента Windows [Interface] и удаленного WireGuard-сервера Keenetic [Peer].


    Важно

    Оставляем данное окно открытым, не закрываем его.

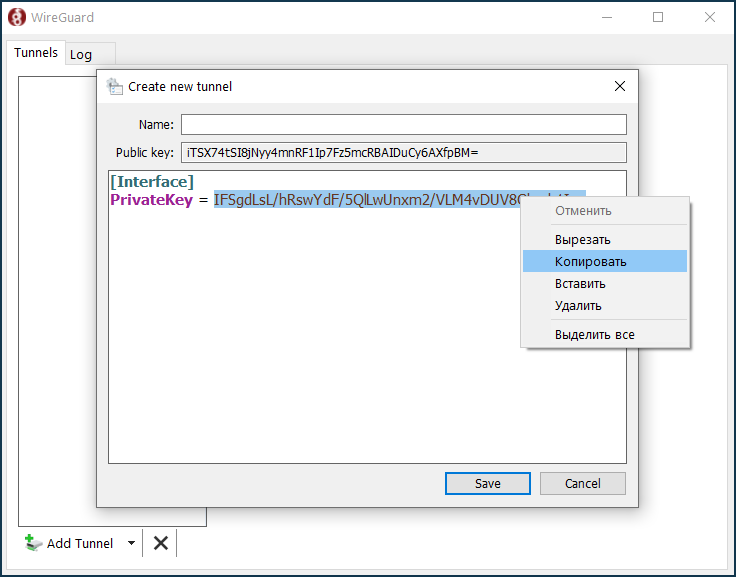

  3. Возвращаемся к открытому окну Create new tunnel пункта 1 и копируем из поля PrivateKey = — приватный ключ WireGuard-клиента Windows в буфер обмена компьютера.


    Важно

    Оставляем данное окно открытым, не закрываем его.

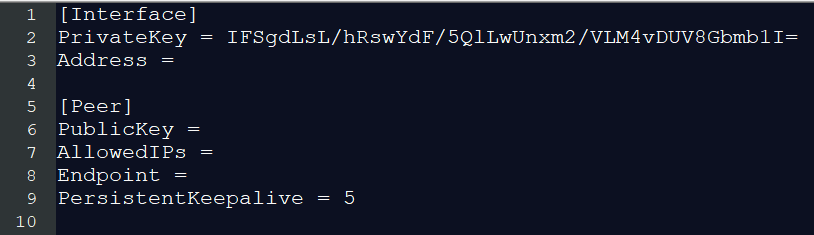

  4. Скопированный в буфер обмена компьютера приватный ключ WireGuard-клиента необходимо добавить в готовую конфигурацию из пункта 2 в строку PrivateKey = .


    Важно

    Оставляем данное окно открытым, не закрываем его.

  5. Настраиваем удаленное подключение на стороне ранее настроенного WireGuard-сервера.

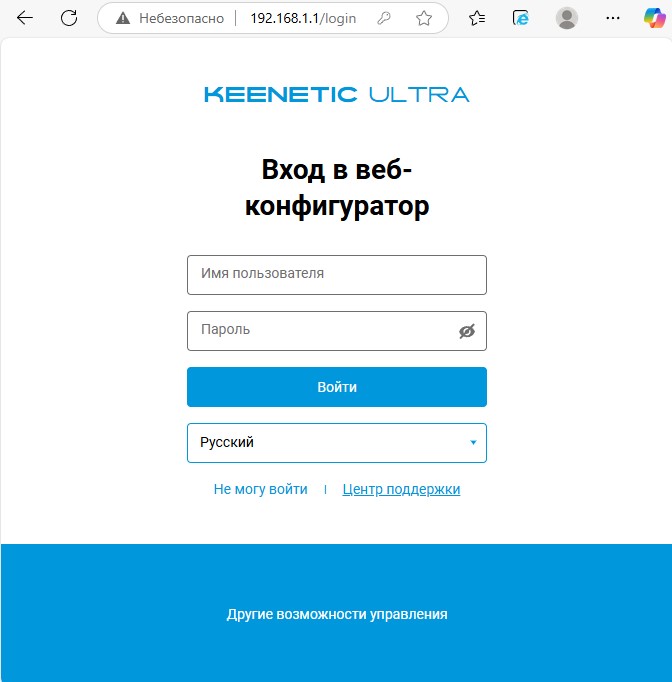

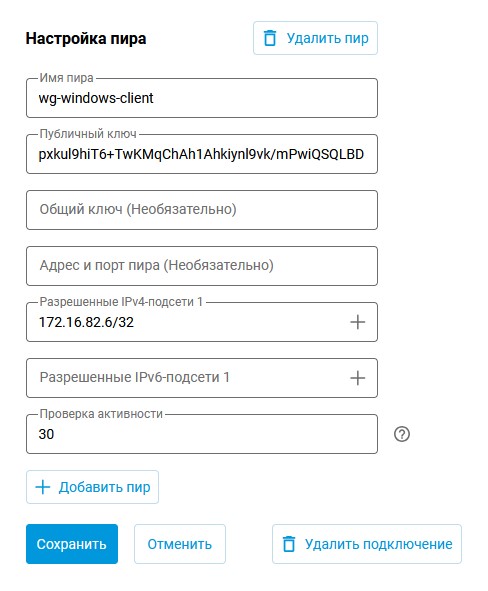

    Подключитесь к веб-конфигуратору роутера и перейдите в меню ИнтернетДругие подключения. Нажмите на ранее созданное WireGuard-подключение (WG-S) и добавьте Настройки пира. Нажав на Добавить пир откроется поле настроек пира, в котором укажите название туннеля wg-windows-client.

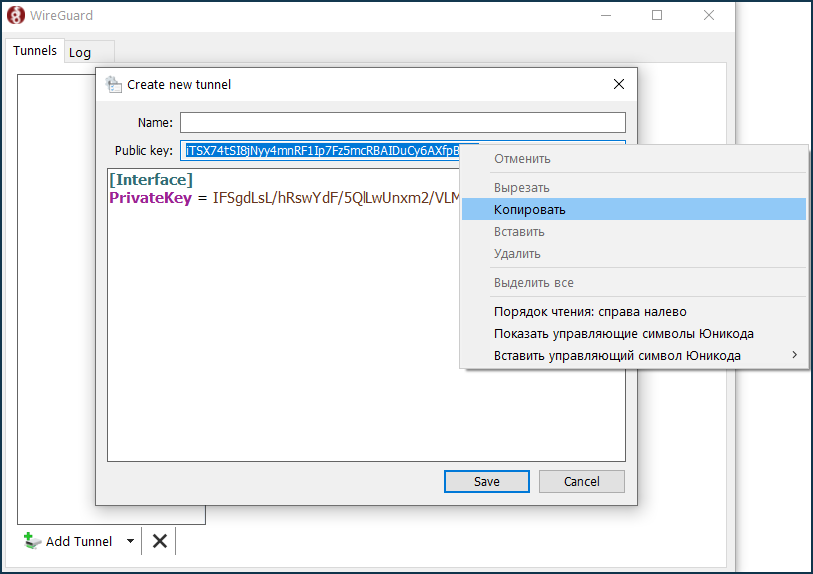

    В поле Публичный ключ вставляем ключ из пункта номер 1, который необходимо скопировать из поля Public key в буфер обмена компьютера.


    Окно Create new tunnel можно закрыть, нажимаем Cancel.

    Важно

    Оставляем окно подключения WireGuard открытым, не закрываем его.

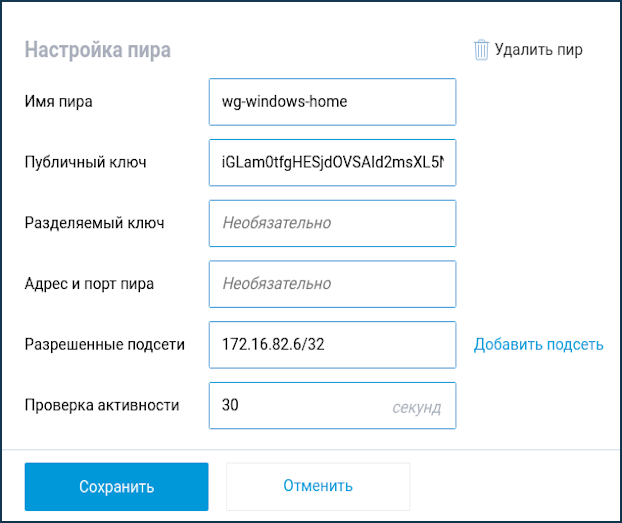

    Вставляем ключ в поле Публичный ключ, в поле Разрешенные подсети указываем адрес, трафик с которого будет допущен до сервера в формате IP/bitmask — 172.16.82.6/32

    В поле Проверка активности необходимо указать периодичность попыток проверки доступности удаленной стороны соединения. Обычно достаточно 10-15 секундного интервала между проверками. По умолчанию значение Проверки активности в настройках пира Keenetic указано 30 секунд.

    Нажмите Сохранить.

  6. Возвращаемся к настройке конфигурации wg-client.conf

    [Interface]
    PrivateKey = wAG52nyfQEEMOnt1W9Y4SdEOQB8XYaggenoUI6Thz3A=
    Address = 172.16.82.6/24

    [Peer]
    PublicKey = 1YVx+x3C817V9YdhUtpUhzyDLVj5tnK2m//WjFGynm4=
    AllowedIPs = 172.16.82.1/32, 192.168.22.0/24
    Endpoint = enpwgwrkserver.dynns.com:16631
    PersistentKeepalive = 5

    Настройка [Interface] клиента:

    В поле PrivateKey интерфейса клиента уже введем созданный ключ WireGuard-клиента Windows в пункте 4.

    В поле Addresses интерфейса клиента указываем IP-адрес, в формате IP/bitmask — 172.16.82.6/24 (это внутренний адрес туннеля). Можно использовать другую подсеть, при этом ее следует выбрать из частного диапазона адресов и избежать наложения с другими настроенными на данных устройствах подсетями.

    Настройка [Peer] сервера:

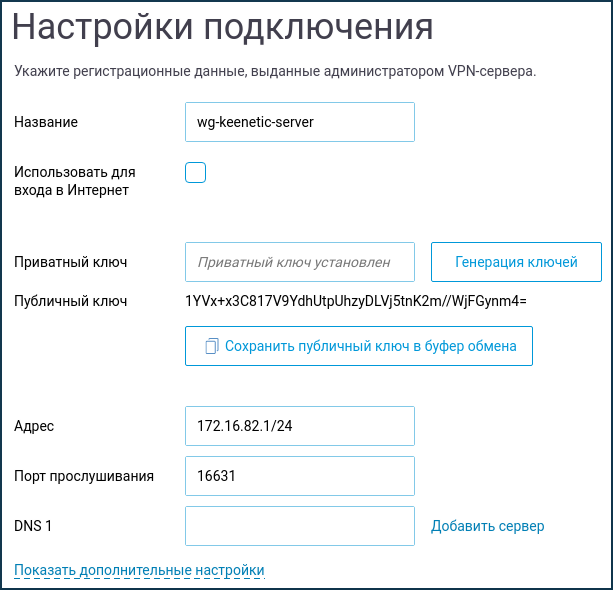

    В поле PublicKey вставьте публичный ключ сервера, который можно скопировать в буфер обмена компьютера из настроек WireGuard в веб-интерфейсе роутера:


    В поле AllowedIPs указываем разрешенные IP-адреса, в формате IP/bitmask — 172.16.82.1/32 (это внутренний адрес сервера) и 192.168.22.0/24 (адрес локального сегмента роутера Keenetic).

    В поле Endpoint указываем публичный IP-адрес или доменное имя WireGuard-сервера, и порт прослушивания, на который будет устанавливать связь WireGuard-клиент.

    В поле PersistentKeepalive указываем периодичность попыток проверки доступности удаленной стороны соединения. Обычно достаточно 10-15-секундного интервала между проверками.

    Жмем сочетание клавиш Ctrl + S, либо нажимаем Файл, Сохранить.

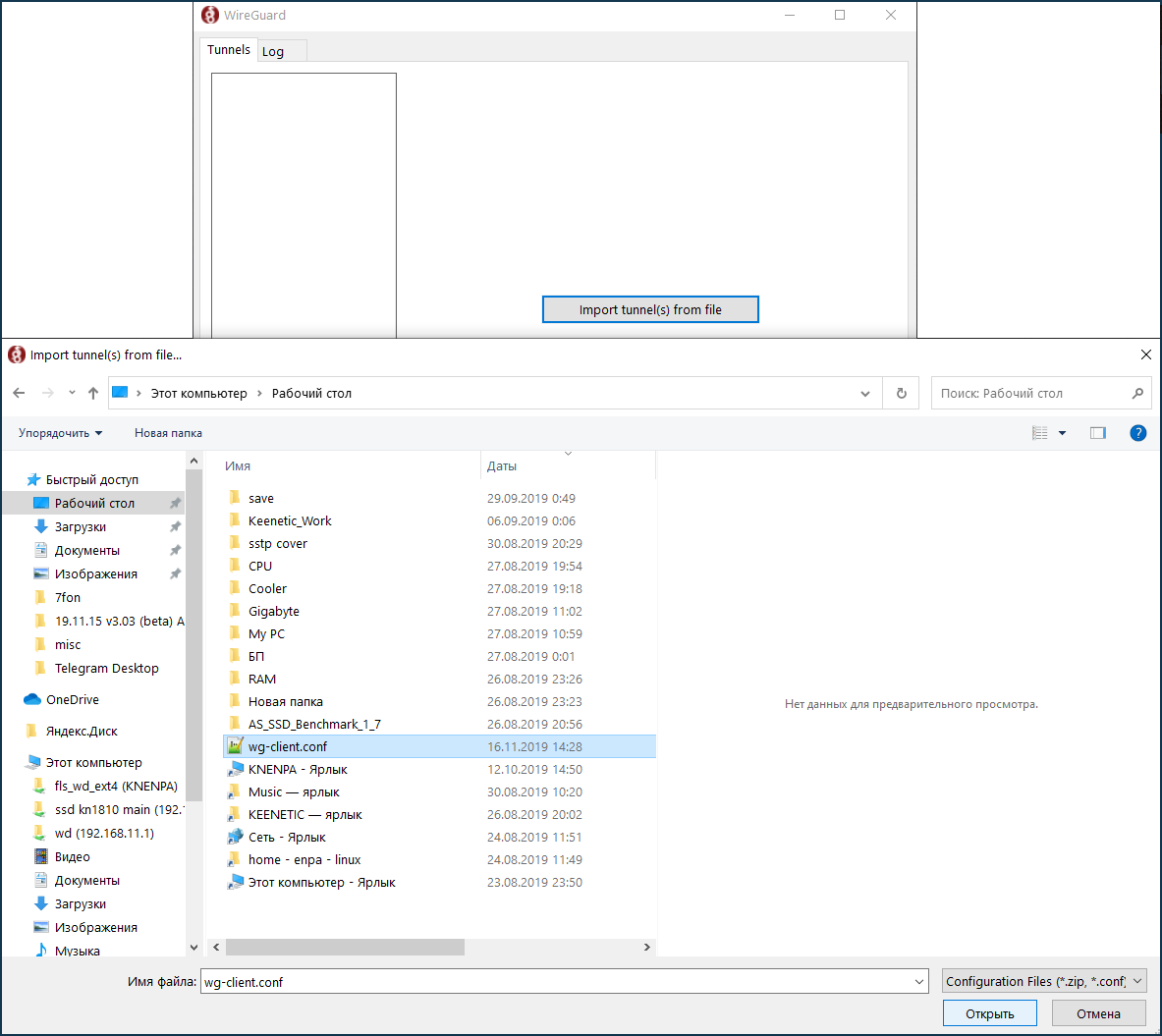

  7. В открытом окне настроек подключения WireGuard из пункта номер 6, нажимаем на Import tunel(s) from file и выбираем на Рабочем столе файл wg-client", жмем "Открыть.

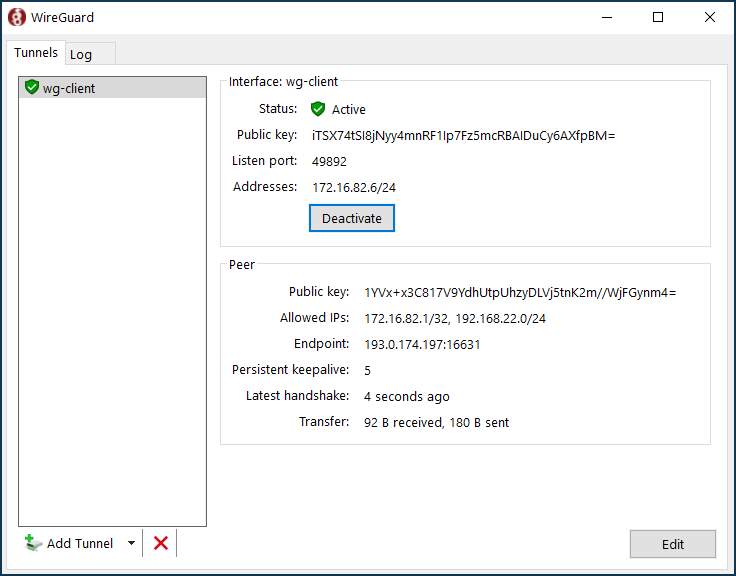

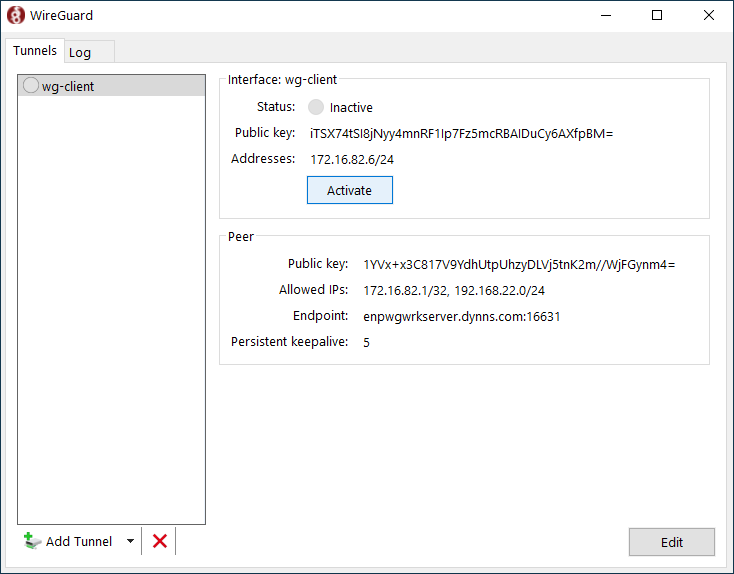

  8. После добавления конфигурации wg-client в программу подключения WireGuard, в списке Tunnels появится новое подключение.

    Нажмите Activate.


    Если настройка выполнена правильно, напротив строки Status вы увидите зеленый индикатор.

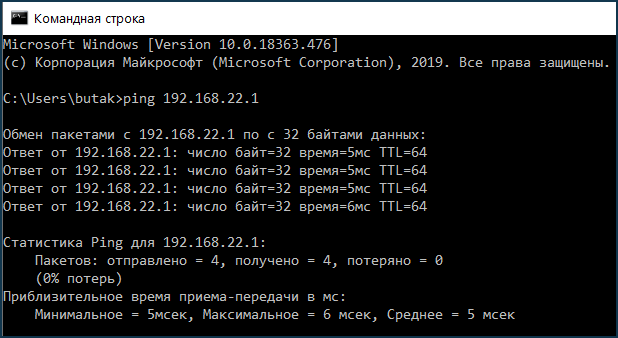

    Для проверки доступности сервера можно выполнить отправку ICMP-пакетов до IP-адреса в командной строке Windows.


    Проверяем доступность веб-интерфейса сервера (в нашем примере это Keenetic с IP-адресом 192.168.22.1).


    Настройка завершена.

Если вам нужно, чтобы подключенные клиенты получали через данное VPN-соединение доступ в Интернет, выполните дополнительную настройку из статьи Доступ в Интернет через WireGuard-туннель.

Обращаем ваше внимание, что на стороне VPN-клиента в файле конфигурации wg-client.conf в разделе [Interface] необходимо указать DNS-сервер в поле DNS= (в нашем примере указан адрес DNS-сервера от Google 8.8.8.8) и добавить адресное пространство 0.0.0.0/0 в разделе AllowedIPs = :

[Interface]
PrivateKey = wAG52nyfQEEMOnt1W9Y4SdEOQB8XYaggenoUI6Thz3A=
Address = 172.16.82.6/24
DNS = 8.8.8.8

[Peer]
PublicKey = 1YVx+x3C817V9YdhUtpUhzyDLVj5tnK2m//WjFGynm4=
AllowedIPs = 172.16.82.1/32, 192.168.22.0/24, 0.0.0.0/0
Endpoint = enpwgwrkserver.dynns.com:16631
PersistentKeepalive = 5

Примечание

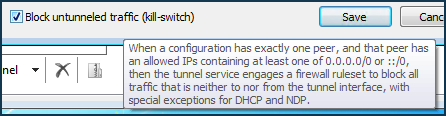

При условии, что в конфигурации один пир и указана разрешенная сеть все адреса, приложение будет автоматически формировать запрещающее трафик мимо туннеля правило сетевого экрана на компьютере.
