Руководство пользователя

Детальная страница сети

Чтобы перейти на Детальную страницу объекта, щелкните по Названию объекта на странице «Объекты» или по пункту «Подробнее» в контекстном меню.

На Детальной странице объекта вы можете получить информацию о различных важных параметрах, таких как:

  • состояние и скорость интернет-соединения,

  • параметры загрузки процессора и оперативной памяти контроллера,

  • количество подключенных клиентов,

  • подробная информация о каждом соединении,

  • графики потребления трафика клиентами и типами подключений,

  • распределение подключенных клиентов по сегментам.

Вы также можете «бесшовно» (одним кликом) перейти в веб-интерфейс главного контроллера объекта. Здесь вы можете узнать, как настроить доступ из Интернета к веб-интерфейсу.

Детальная страница объекта состоит из 4 вкладок:

Обзорная панель

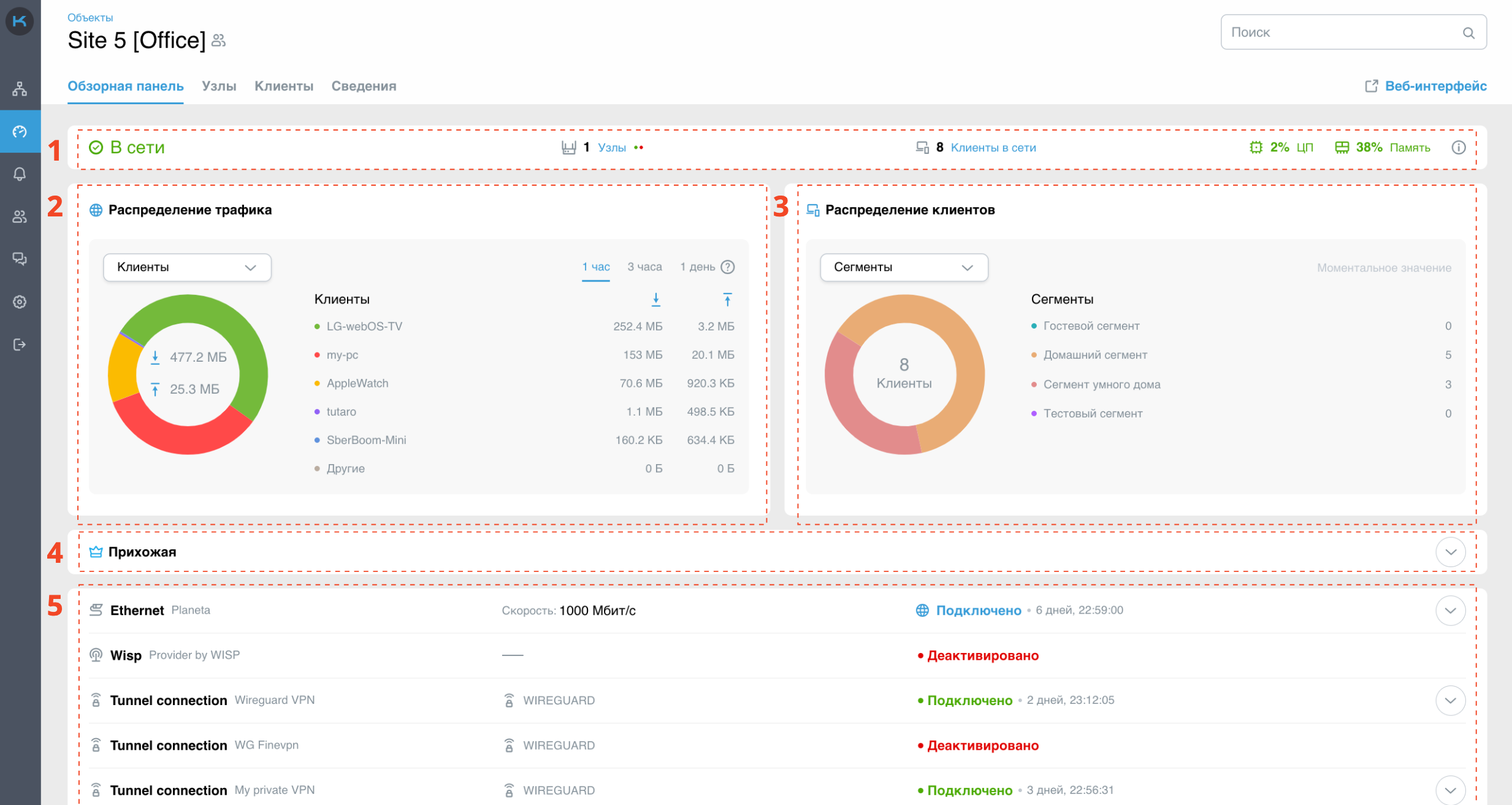

Обзорная панель — отображает важную и актуальную информацию для мониторинга состояния объекта. Информация доступна в различных представлениях.

  1. На верхней панели отображается статус объекта, количество подключенных узлов и клиентов в сети, а также параметры центрального процессора (ЦП) и оперативной памяти (Память) контроллера, которые являются мгновенными текущими значениями. Подробнее о статусах объекта и ошибках вы можете прочитать здесь.

  2. График распределения трафика за последние 1 час3 часа и 1 день доступен в двух видах:

    • Клиенты — распределение трафика только для зарегистрированных клиентов. Незарегистрированные клиенты отображаются как «Трафик незарегистрированных клиентов». Если вы хотите зарегистрировать клиента, вы можете сделать это в веб-интерфейсе Keenetic.

    • Тип подключения — распределение трафика для беспроводных и проводных подключений.

      Важно

      Если перезагрузка совпадает с недоступностью контроллера, данные в интерфейсе отображаются с момента, когда контроллер становится доступным.

  3. График распределения клиентов в режиме реального времени доступен в 2 видах:

    • Сегменты — распределение онлайн-клиентов по сегментам сети. По умолчанию на всех устройствах Keeentic активирован сегмент Home. Если вы хотите создать больше сегментов, вы можете сделать это в веб-интерфейсе Keenetic.

    • Тип подключения — распределение зарегистрированных онлайн-клиентов по беспроводным и проводным подключениям.

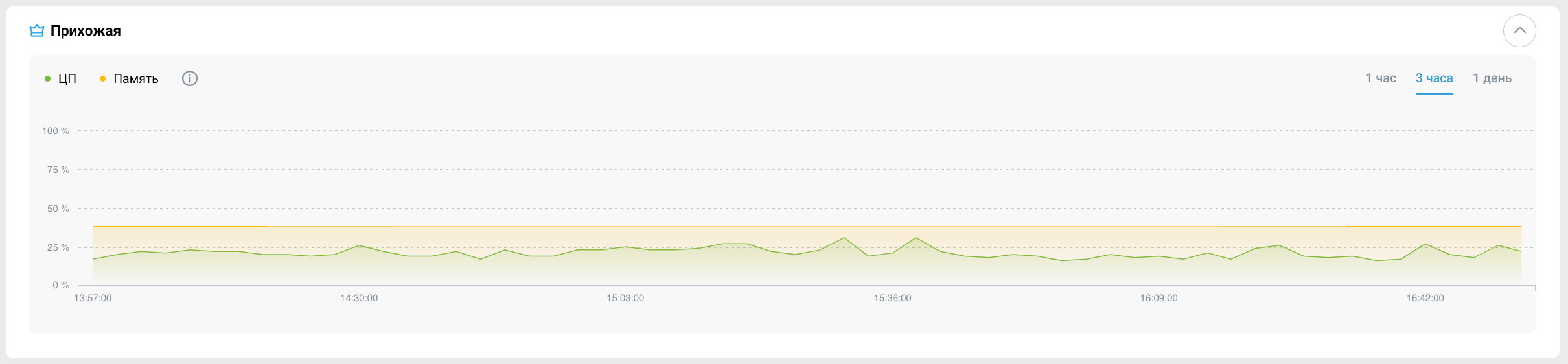

  4. График значений ЦП и Памяти построен на основе данных за последние 1 час3 часа и 1 день для главного контроллера объекта. На графике показаны максимальные значения за данный период времени.

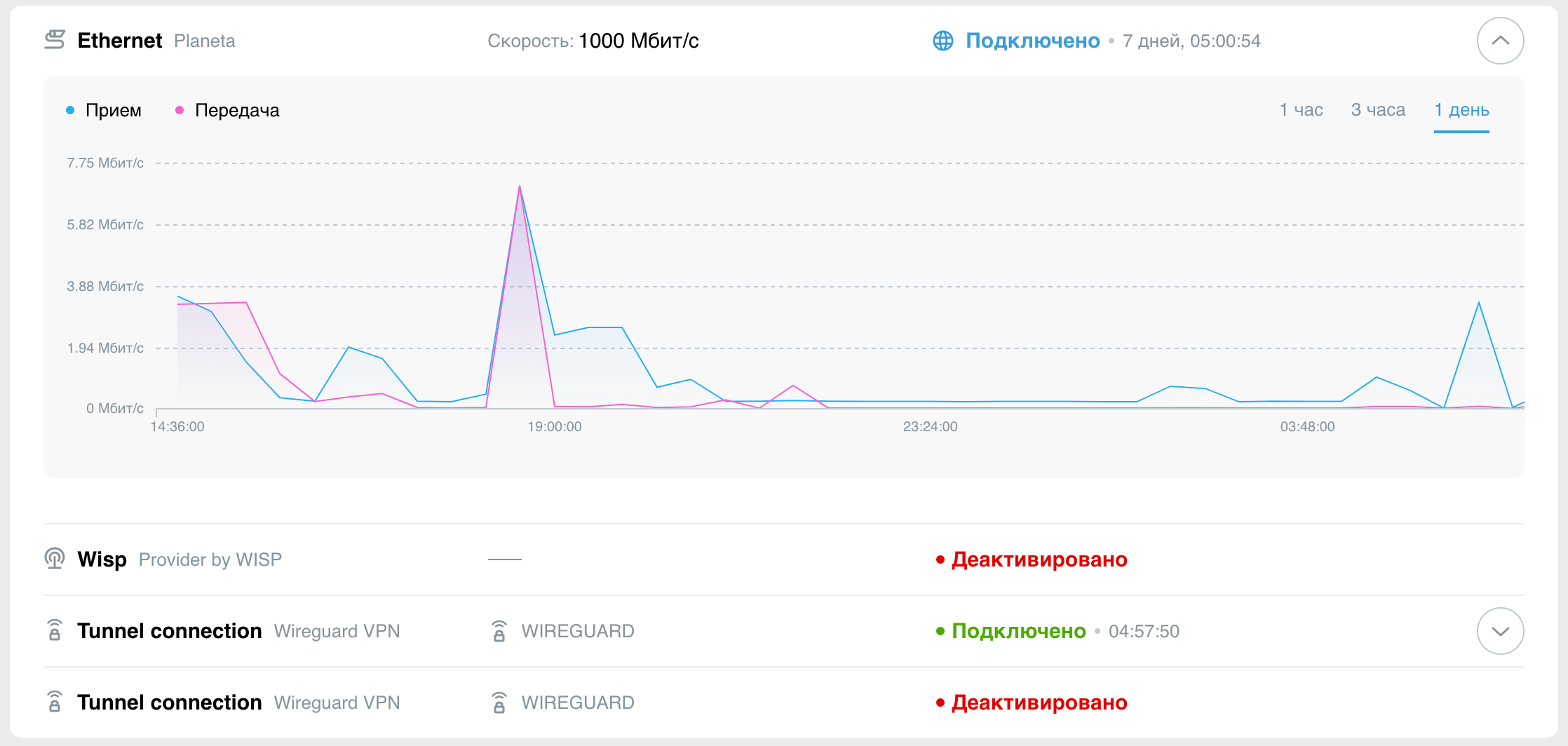

  5. В блоке подключений отображаются все доступные подключения вашего контроллера, а также параметры подключения. Если ваш контроллер имеет более одного подключения (например, резервный канал через 4G-модем), то это подключение также отображается в данном блоке. График скорости для подключенного интернет-соединения строится на основе данных за последние 1 час3 часа и 1 день. Подробнее о том, как подключиться к Интернету, вы можете прочитать здесь.


Узлы

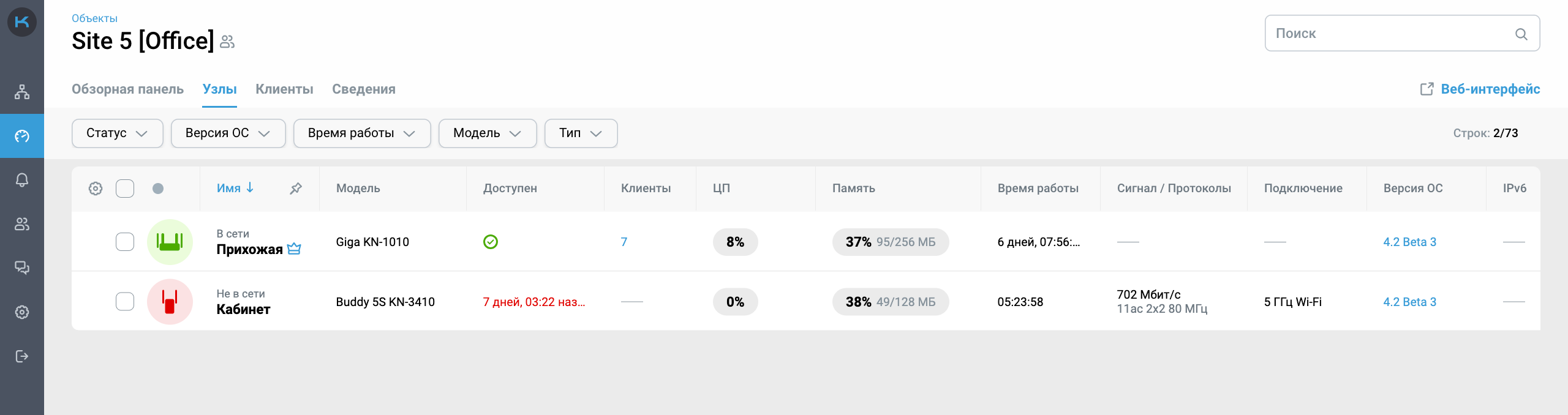

На вкладке «Узлы» вы можете увидеть все устройства Keenetic, подключенные к вашему объекту, - их статусы, модели, клиентов, подключенных к каждому узлу, и технические параметры. Вы также можете настраивать отображение столбцов, сортировать и фильтровать данные в таблице с узлами.


Клиенты

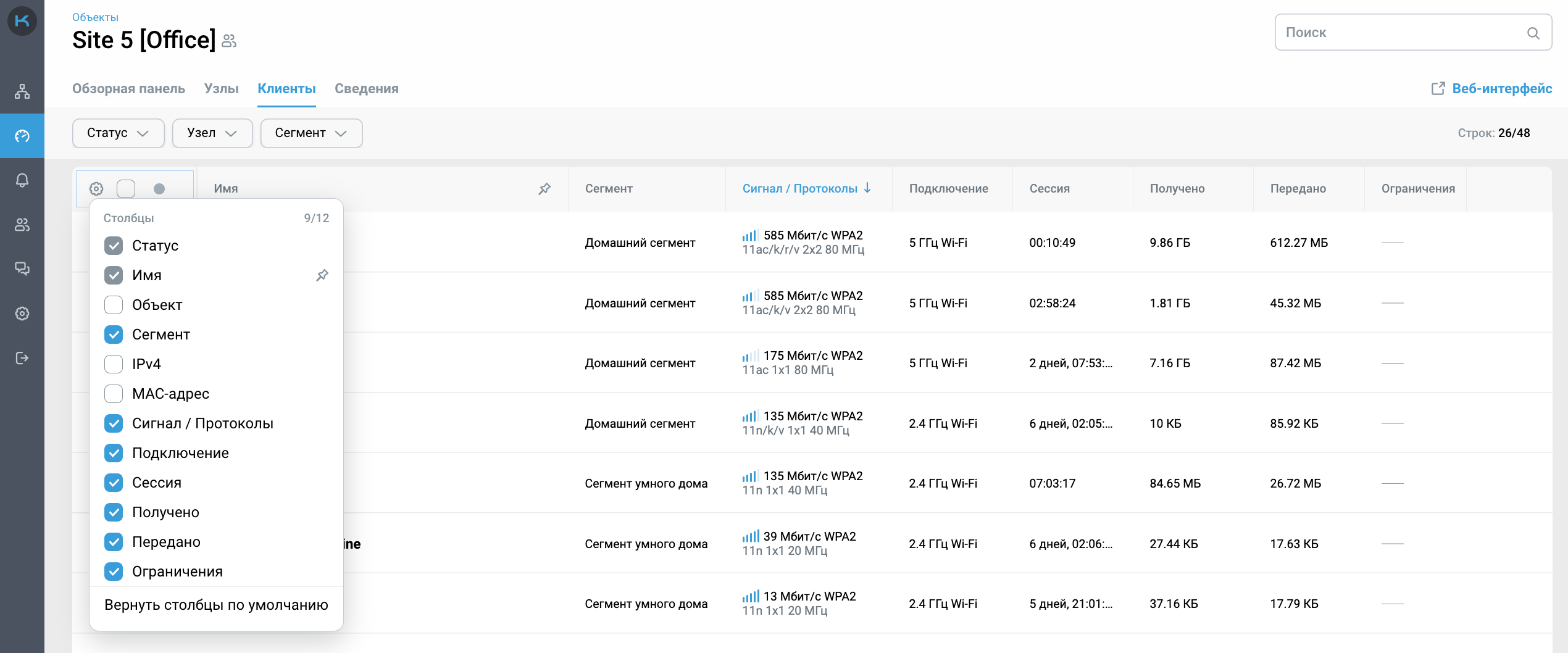

На вкладке «Клиенты» вы можете увидеть все зарегистрированные и незарегистрированные клиентские устройства, подключенные к вашему объекту, и их технические параметры. Вы также можете настраивать отображение столбцов, сортировать и фильтровать данные в таблице с Клиентами.


Сведения

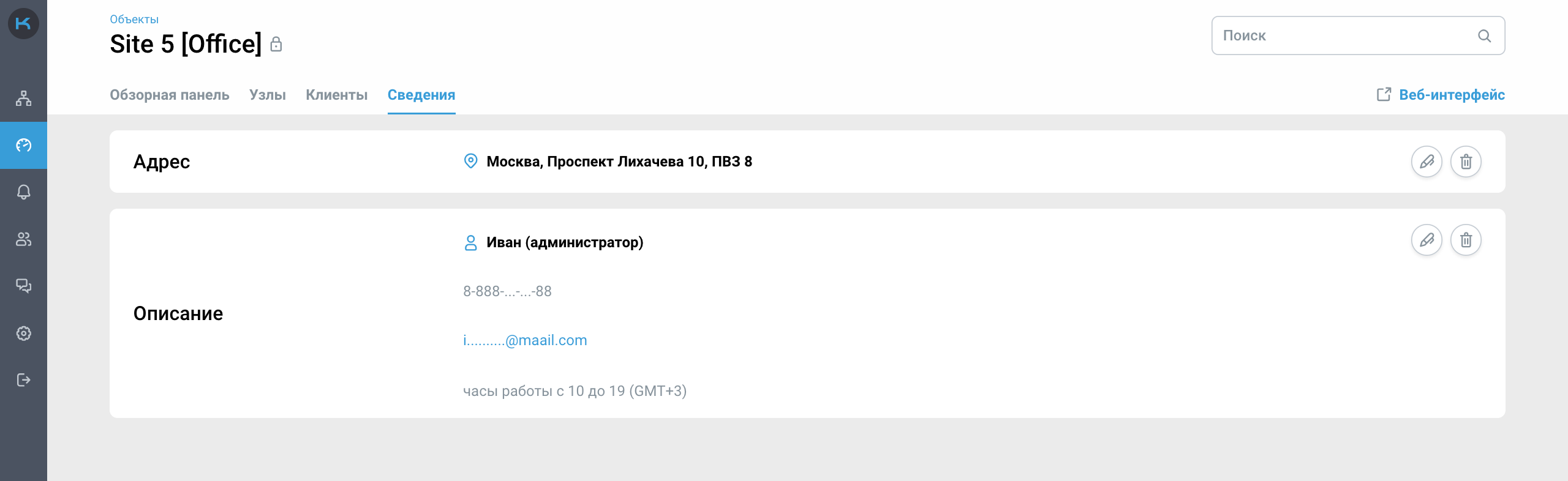

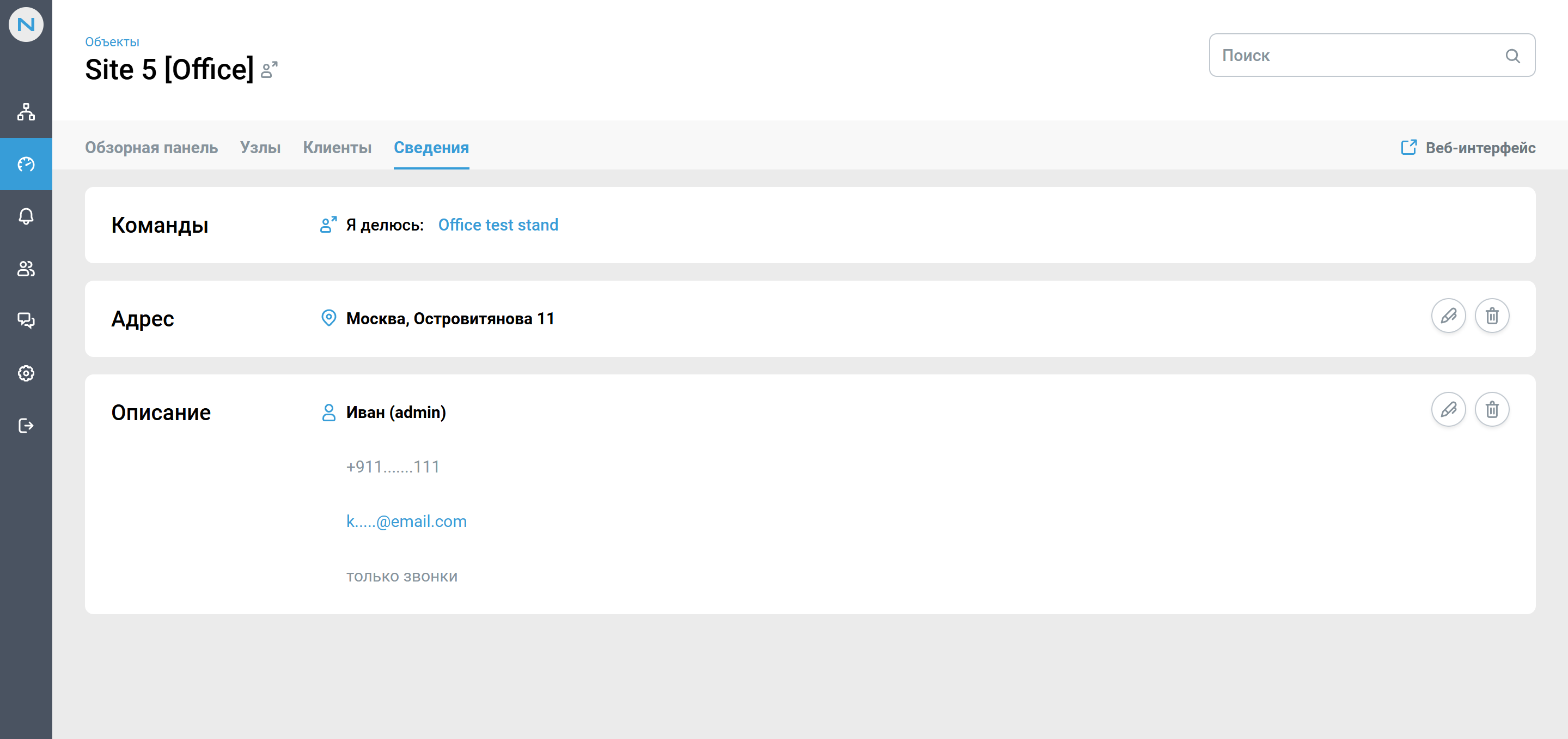

Вкладка «Сведения» предназначена для записи и хранения дополнительной информации об объекте. Например, вы можете указать данные для быстрой связи с контактным лицом, ответственным за объект.


Страница состоит из двух блоков, которые можно заполнить:

  • Адрес — например, фактический адрес расположения контроллера.

  • Описание — здесь вы можете добавить любую полезную для связи информацию. Например, имя, номер телефона, e-mail, а также необходимые комментарии к данному контакту.
