Агрегация портов

В модели Keenetic Ultra (KN-1811) имеется функция агрегирования сетевых портов (Link aggregation). Она позволяет объединить на роутере два порта встроенного коммутатора в один логический канал для увеличения пропускной способности и отказоустойчивости подключений в многопользовательской среде. Например, агрегацию каналов можно использовать при подключении к роутеру сетевого хранилища или файлового сервера.

Для агрегации каналов коммутатора используется Linux bonding драйвер в режиме XOR (balance-xor). Трафик распределяется по группе методом Load Balancing XOR L3+L4 ip addr+port. Этот режим обеспечивает балансировку нагрузки и отказоустойчивость.

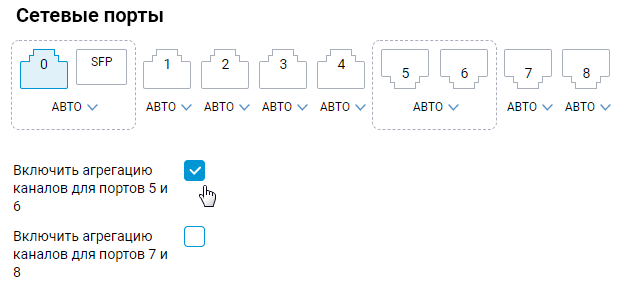

Настройка агрегации портов доступна в веб-конфигураторе роутера в меню "Параметры системы" (Общие настройки) в разделе "Сетевые разъемы".

Номера портов агрегации могут различаться в зависимости от модели.

На моделях Peak (KN-2710), Giant (KN-2610) и Ultra SE (KN-2510) включить агрегацию каналов можно для портов 5+6 и 7+8. В модели Ultra (KN-1811) для агрегации используются порты 1+2 и 3+4. В моделях Giga (KN-1012), Hopper SE (KN-3812), Sprinter SE (KN-3712) для агрегации используется пара портов 1+2.


Когда порты включены в группу, используется единая настройка параметров скорости и дуплекса на агрегированном канале.

Агрегацию можно использовать для подключений по локальной и глобальной сети.

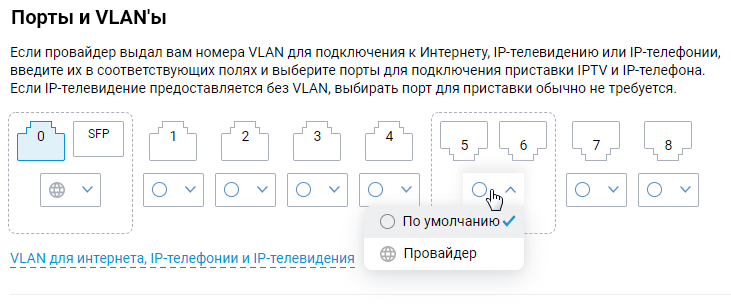

В меню "Интернет" на странице "Кабель Ethernet" агрегированный канал можно выбрать в качестве подключения к провайдеру.


Группа агрегированных портов не может быть использована для проброса сервисов IPTV или IP-телефонии (VLAN).

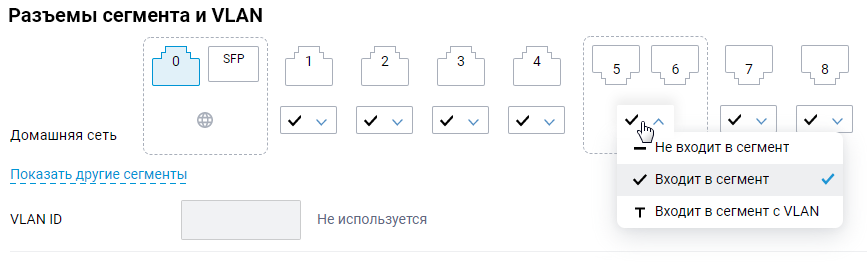

В меню "Мои сети и Wi-Fi" на странице "Домашняя сеть" доступны настройки принадлежности к сегментам.

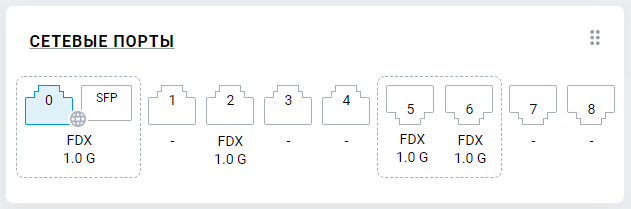

На стартовом экране "Системный монитор" в разделе "Сетевые порты" включенная агрегированная группа будет выделена пунктирной рамкой.
