Подключение уличных направленных антенн к роутеру cо встроенным 4G/3G-модемом
Интернет-центр Keenetic Hero 4G имеет на корпусе разъемы для подключения внешних широкополосных LTE/4G-антенн сотовой сети (для работы встроенного LTE/4G/3G-модема). В комплекте прилагаются две съемные LTE-антенны (получить по ним дополнительную информацию вы можете в статье Характеристики сменных комплектных LTE-антенн).
 |
Для работы на большом удалении от базовых станций вместо прилагаемых комнатных LTE-антенн предусмотрена установка опциональной уличной MIMO-антенны (с двумя проводами) или SISO-антенны (с одним проводом). Антенны приобретаются отдельно. Приобрести широкополосную (многодиапазонную) направленную панельную MIMO-антенну можно в нашем официальном интернет-магазине https://shop.netcraze.ru/, мы рекомендуем с нашими роутерами использовать антенны Крокс КАА15-700/2700 и Крокс KAA15-1700/2700.
 |
Рекомендации по выбору уличных антенн:
Если известна частота подключения к базовой станции, то имеет смысл использовать узкополосную антенну. Сигналы других частот не будут ухудшать качество сигнала.
Если нет информации о частоте подключения к базовой станции, тогда рекомендуется подключать широкополосную антенну.
Уточняйте у производителей уличных антенн параметры подключения и монтажа: коэффициент усиления антенны, длину кабеля, кронштейны крепления.
В интернет-центрах Keenetic внутренний тракт от встроенного модема до разъёма SMA имеет волновое сопротивление
50 Ом. Рекомендуется подключать внешнюю антенну и кабельную сборку с таким же волновым сопротивлением.
На корпусе интернет-центра Keenetic Hero 4G (KN-2310) используется разъем SMA с гнездовой частью (Female/Мама) и поэтому подключаемая внешняя антенна должна быть оборудована разъемом SMA со штыревой частью (Male/Папа):
 |
Дополнительную информацию по разъемам SMA вы найдете в статье Типы антенных разъемов, используемых в интернет-центрах.

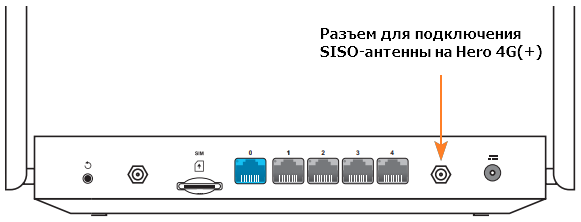

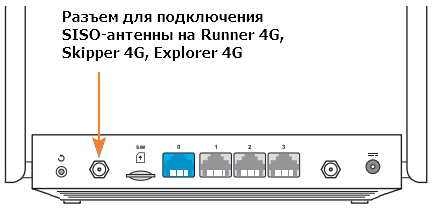

При подключении SISO-антенны используйте следующий разъем на корпусе:
 |
 |
Примечание
На некоторых уличных абонентских антеннах SISO и MIMO (другими словами это две SISO-антенны в одном корпусе) есть подписи на кабельных разъёмах c обозначением направления поляризации.
Исторически операторы устанавливают базовые станции в городах с MIMO-антеннами X-поляризации (кросс-поляризация под углом +45/-45 градусов), а для внегородской застройки могут быть использованы станции с вертикальной поляризацией.
Вертикальная поляризация показала лучшую эффективность распространения радиосигнала при обходе препятствий, чем горизонтальная поляризация.
В случае если антенна на базовой станции с вертикальной поляризацией, тогда установка абонентской MIMO-антенны в положение линейной (вертикальная и горизонтальная) поляризации может дать более качественный сигнал. В этом случае следует разъём на MIMO-антенне с вертикальной поляризацией подключить к роутеру Keenetic в разъём для подключения SISO-антенны (разъём Tx/Rx), а с горизонтальной поляризацией в другой разъём (разъём Rx).

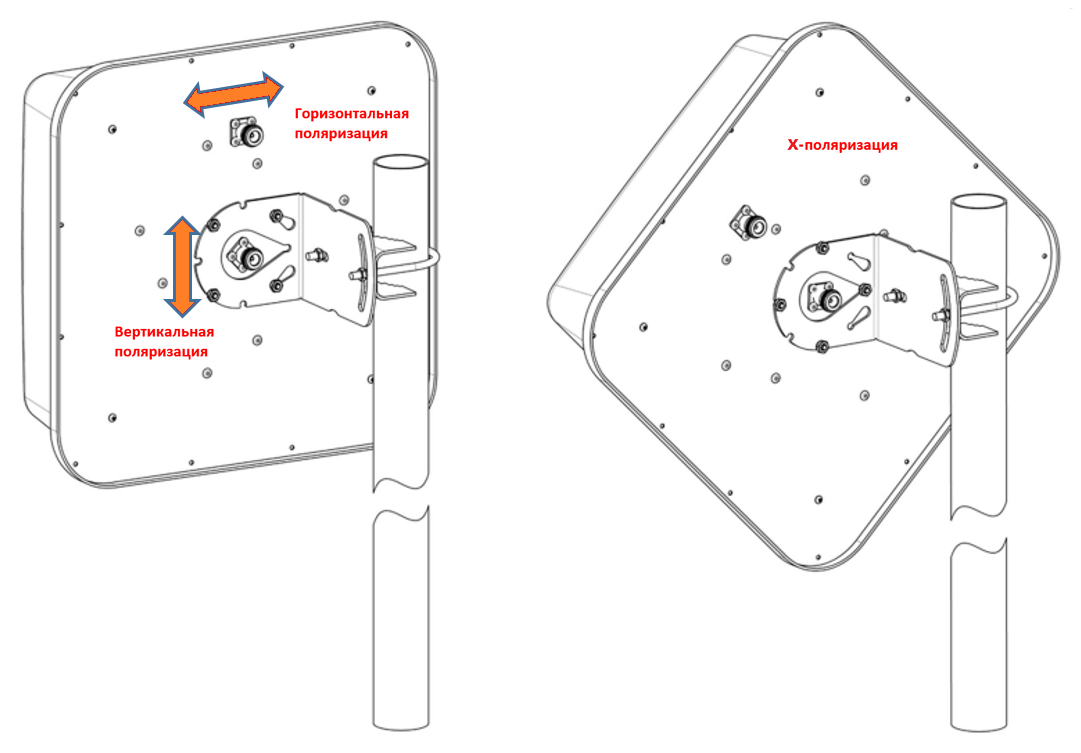

Как правило конструкция уличных MIMO-антенн допускает монтаж как с линейной (рисунок слева), так и X-поляризацией (рисунок справа):
На приведённом выше примере указаны направления вертикальной и горизонтальной поляризации для антенн Крокс KAA15-700/2700 и KAA15-1700/2700.
Обычно производитель на корпусе MIMO-антенны обозначает разъёмы (входы) с указанием направления поляризации.
