Питание по Ethernet (PoE) в точках доступа Voyager/Orbiter Pro

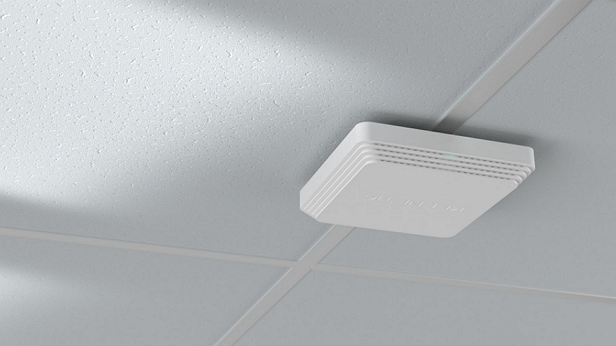

Питание интернет-центров Orbiter Pro и Voyager Pro может осуществляться с помощью адаптера питания или по технологии Power over Ethernet (PoE; Питание по сети Ethernet).
Интернет-центр Orbiter Pro имеет поддержку стандарта IEEE 802.3af/at (PoE/PoE+), а Voyager Pro поддерживает IEEE 802.3at (PoE+).

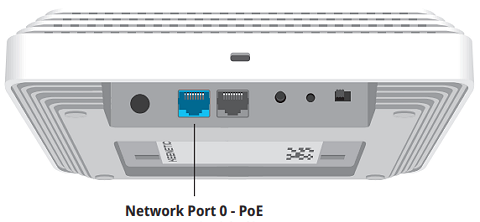

Для питания устройства через PoE необходимо подсоединить кабель Ethernet от IEEE 802.3af/at-совместимого питающего устройства (PSE, такого как сетевой коммутатор PoE или инжектор PoE) к синему порту "0 - PoE" (именно через этот порт интернет-центр может получать питание PoE). Если доступны оба источника питания — PoE и адаптер питания, адаптер будет иметь приоритет.
Важно
Модели Orbiter Pro и Voyager Pro не поддерживают Passive PoE и запрещено их подключать по этой технологии, чтобы избежать выхода из строя.
Краткое описание технологии PoE (Power over Ethernet)
PoE — технология, позволяющая передавать удалённому клиентскому устройству электрическую энергию вместе с данными через стандартную витую пару в сети Ethernet (обычно используется кабель категории 5e c разъёмами 8P8C). Эта технология позволяет осуществлять подачу питания на точки доступа Wi-Fi, IP-камеры, IP-телефоны, роутеры, сетевые коммутаторы и другие устройства, к которым невозможно провести отдельный электрический кабель или организовать розетку 220 В для подключения устройства.
Технология PoE регламентируется стандартами IEEE 802.3af-2003, IEEE 802.3at-2009 (PoE+) и IEEE 802.3bt-2018 (PoE++).
В качестве источника питания или подающих питание устройств (Power Sourcing Equipment, PSE) могут выступать коммутаторы и другое сетевое оборудование с поддержкой PoE, с возможностью обеспечения питанием сетевых устройств по кабелю Ethernet. Устройство PSE может работать в конфигурациях Endspan и Midspan.
В качестве клиентских сетевых устройств или PoE-потребителей (Powered Device, PD) могут использоваться точки доступа Wi-Fi, роутеры, IP-телефоны, IP-камеры, различные датчики и другое периферийное оборудование, способные получать питание по сети Ethernet.

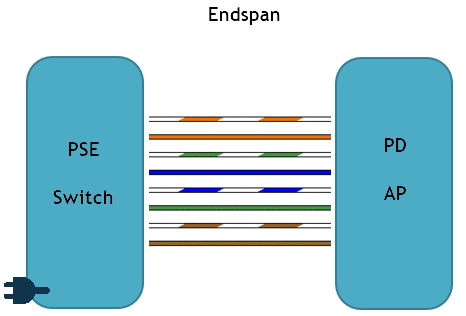

Конфигурация электропитания Endspan — это обычно сетевой коммутатор или инжектор, который обеспечивает подачу электропитания от конца кабельной линии напрямую к PoE-потребителю.

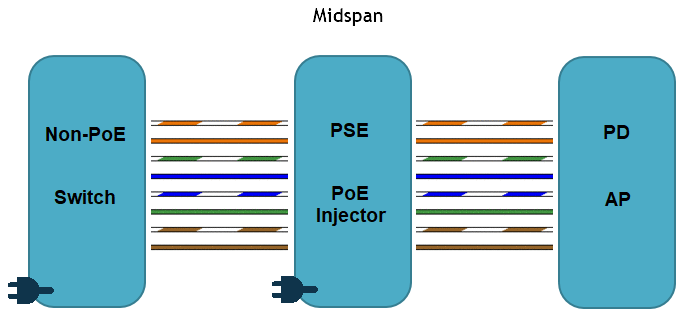

Также существует конфигурация Midspan, использующая промежуточные источники питания — это обычно инжекторы (адаптеры) PoE, которые обеспечивают питание PoE-потребителей из середины кабельной линии, и находятся между сетевым коммутатором и устройством PD. Инжекторы используются, когда нужно организовать PoE на отдельных линиях сети. Они позволяют подключать PoE-потребителей к обычным коммутаторам без PoE.
Важно
Использование сетевого коммутатора PoE в конфигурации Endspan обеспечит более надежную и удобную подачу электропитания, добавит меньше потенциальных точек неисправностей и сложностей, чем в случае конфигурации Midspan.
Питающее устройство подает питание в кабель только в том случае, если подключаемое устройство поддерживает технологию PoE. Таким образом, оборудование, не поддерживающее технологию PoE и случайно подключенное к питающему устройству, не будет выведено из строя.
Конфигурация Midspan может быть использована, когда коммутатор, не поддерживающий технологию PoE, заменять нежелательно, а в сеть необходимо добавить только подачу электропитания, обычно с помощью PoE-инжектора.
Кроме этого, существуют сплиттеры — устройства, предназначенные для подключения к сети с PoE обычных сетевых устройств, без поддержки PoE. Они разделяют поступающее по одному кабелю питание и данные, выводя их на два отдельных разъема: RJ45 и разъем питания.
PoE-инжектор и PoE-сплиттер в паре можно использовать для передачи питания по Ethernet в обычной сети без устройств с поддержкой PoE.
Устройства PoE обратно совместимы — более мощное питающее устройство стандарта 802.3bt может использоваться для потребителей PoE и PoE+ предыдущих стандартов 802.3af и 802.3at.
Примечание
Требования к кабелю.
Для подключения устройств через PoE используйте витую пару не ниже категории 5e.
Проводники должны быть медными, а не омедненными, толщиной не менее 0,5 мм (24 AWG). Сопротивление в проводниках не должно превышать 9,38 Ом/100 м.
Максимальная дальность передачи PoE-питания по витой паре ограничивается 100 метрами, что прописано в требованиях стандартов IEEE 802.3af/at. Но обычно на практике рекомендуют не использовать кабели длиной более 75 метров.
Для стандарта IEEE 802.3af (PoE) предусматривается два метода передачи данных по витой паре, называемые Тип А и Тип В:
Тип А — передача электричества и данных налажена по жилам
1, 2, 3, 6. Жилы с порядковыми номерами4, 5, 7, 8не используются. В нашем инжекторе Keenetic PoE+ Adapter технология PoE работает по методу А:1,2(+) 3,6(‑).Тип В — для подачи электрического питания используются жилы
4, 5, 7, 8. Данные передаются по жилам1, 2, 3, 6.
Все PoE-потребители и сплиттеры могут работать по обоим вариантам, а вот источники питания, как правило, поддерживают только один тип.
В стандарте IEEE 802.3at (PoE+) применяется только Тип В. Если же вы используете в локальной сети восьмижильный кабель не ниже категории 5e, о типе PoE можно не думать — на таких кабелях будет работать любое PoE-оборудование.
Ниже в таблице показаны характеристики стандартов PoE 802.3af/at.
Характеристика / Стандарт | IEEE 802.3af(PoE) | IEEE 802.3at(PoE+) |
|---|---|---|
Выходная мощность PSE [Вт] | 15,4 | 30 |
Мощность на устройстве PD [Вт] | 12,95 | 25,5 |
Выходное напряжение на PSE [В] | 44 - 57 | 50 - 57 |
Напряжение на устройстве PD [В] | 36 - 57 | 42,5 - 57 |
Максимальный ток в паре [мА] | 350 | 600 |
Максимальное сопротивление кабеля [Ом] | 20 (для cat.3) | 12.5 (для cat.5) |
Классы питания | 0 - 3 | 0 - 4 |
Примечание

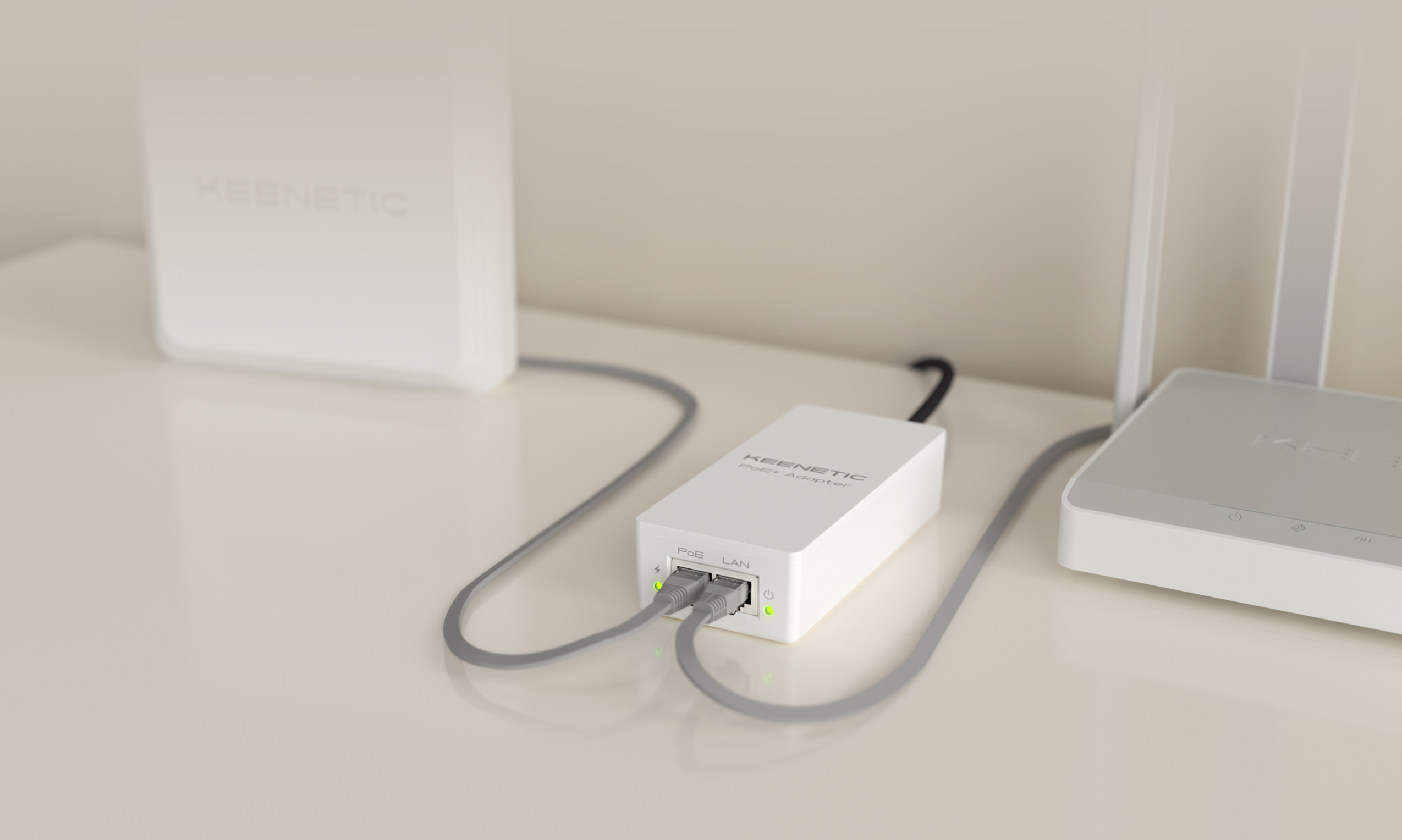

Мы рекомендуем использовать в качестве PoE-инжектора наш Keenetic PoE+ Adapter (KN-4510), совместимый для работы с точками доступа Orbiter/Voyager Pro.

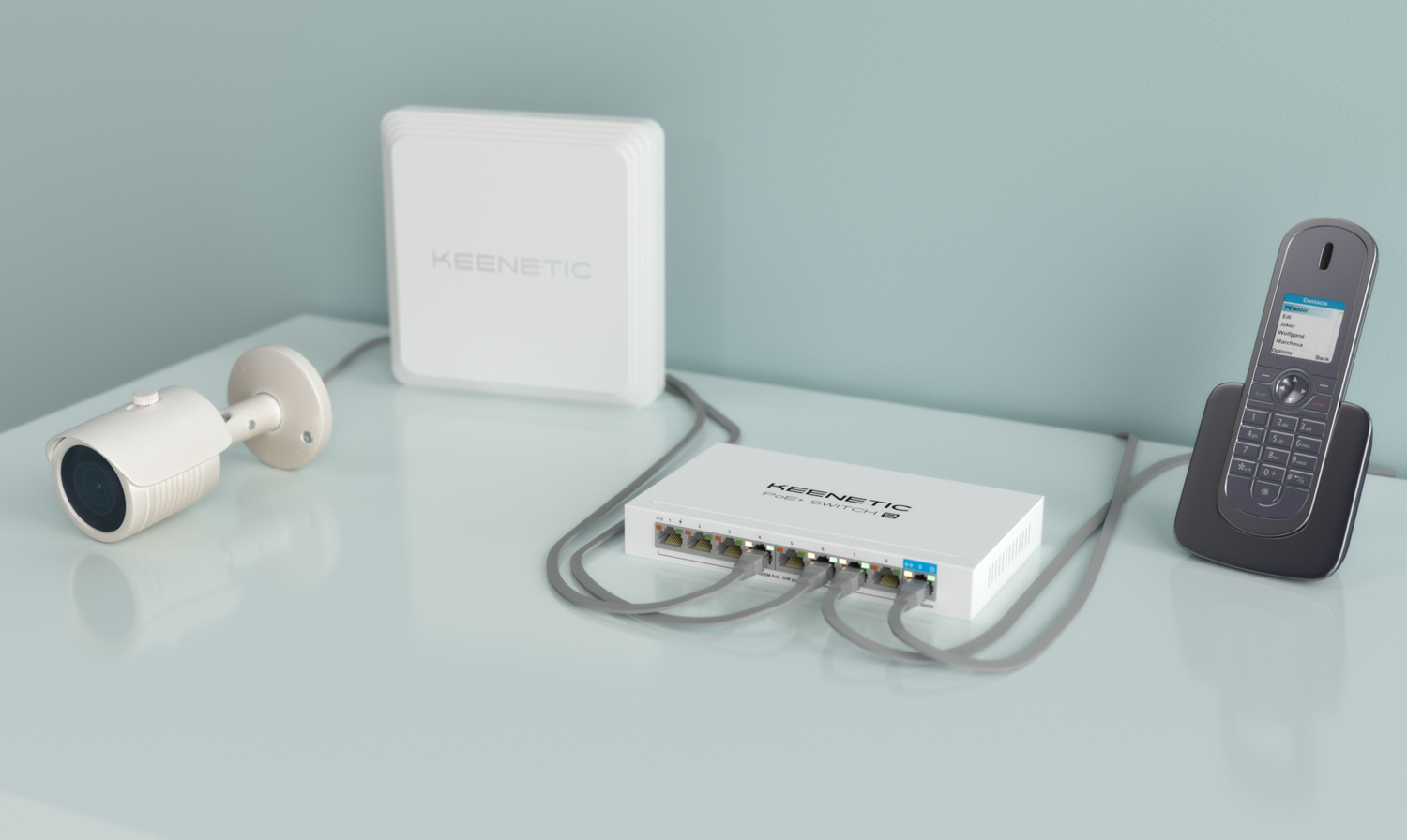

PoE‑инжекторы Keenetic PoE+ будут оптимальны для ситуативного запитывания нескольких устройств, а если понадобится питание для большего числа точек, желательно использовать уже PoE‑коммутаторы, например Keenetic PoE+ Switch 5 (KN-4610) или Keenetic PoE+ Switch 9 (KN-4710).
При выборе PoE-инжектора стороннего производителя, обратите внимание, чтобы он соответствовал стандартам 802.3af/at и обеспечивал нужную мощность для питания точек доступа (12 Вт для Orbiter Pro и 18 Вт для Voyager Pro), а при выборе PoE-коммутатора, чтобы он обладал необходимым бюджетом мощности, достаточным для питания нужного числа подключаемых точек доступа.
Не используйте инжектор и коммутатор с поддержкой Passive PoE.
Существует альтернативный способ подключения, называемый Passive PoE или Passive 24V. Это нестандартная реализация технологии Power over Ethernet, в виде промежуточного комплекта адаптеров (инжектор и сплиттер), с помощью которых можно подключить устройства к оборудованию, не поддерживающего PoE. Пассивный PoE означает, что устройство не соответствует спецификациям 802.3af/at и при подключении не выполняется никаких проверок питания и не поддерживается согласование напряжения, что может привести к повреждению любого оборудования, не рассчитанного на прием пассивной мощности PoE.
